Zhášecí tlumivky

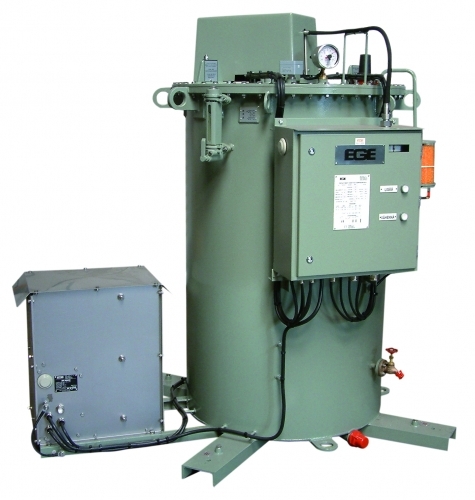

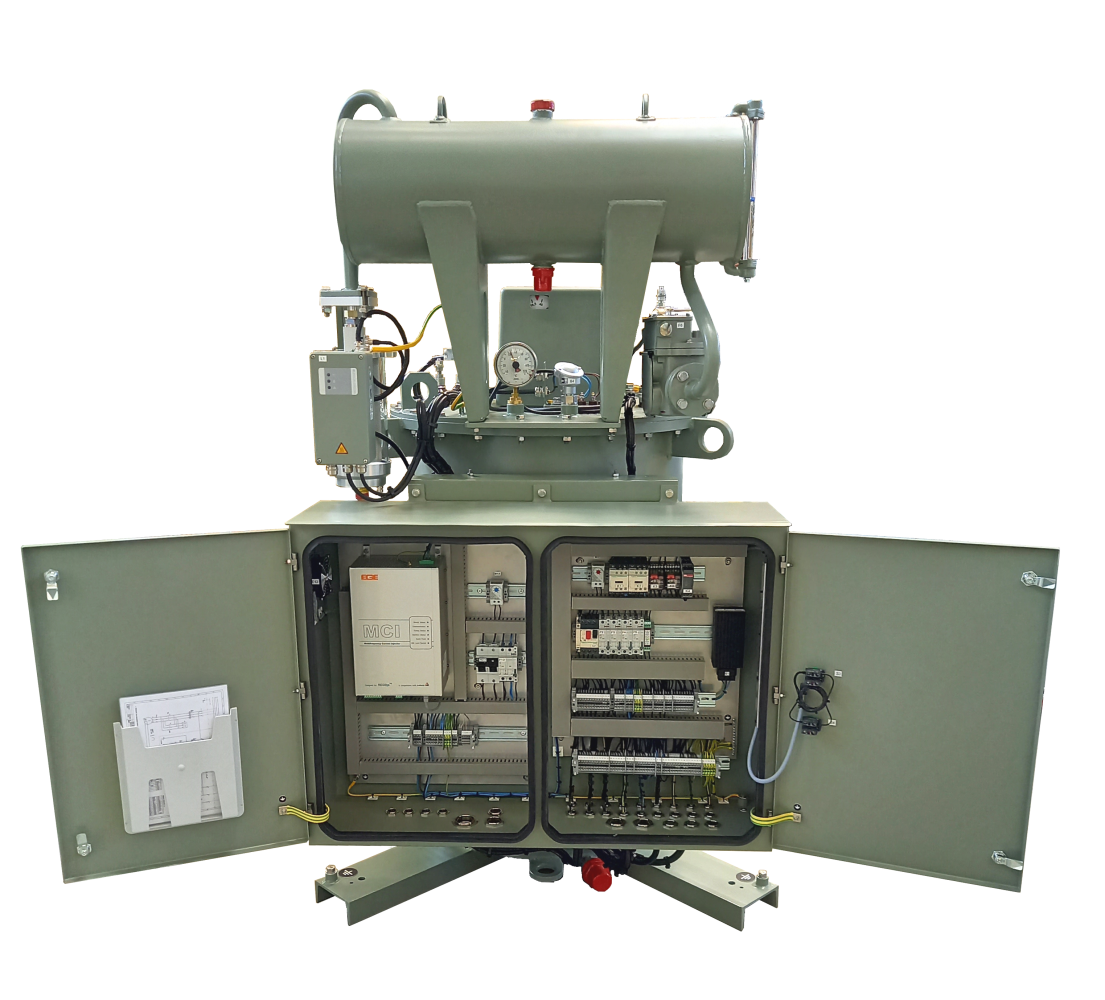

Zhášecí tlumivky zemního spojení (Petersenovy cívky)

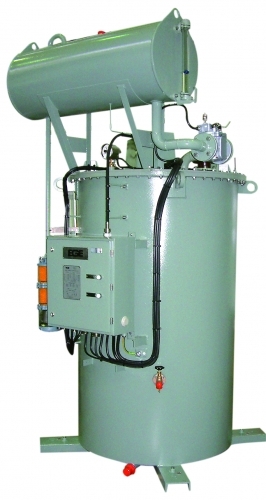

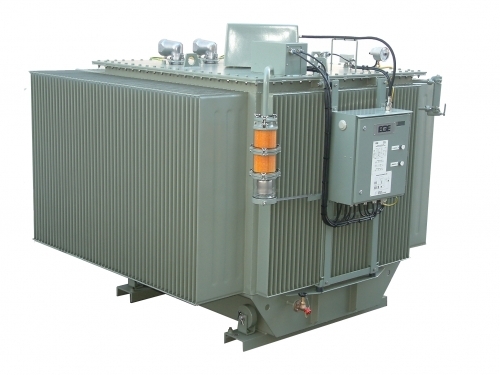

Zhášecí tlumivky slouží ke kompenzaci kapacitních proudů při zemním spojení v elektrické síti. Připojují se k uzlu distribuční sítě. Tlumivky vyráběné v EGE jsou plynule přeladitelné. Typová řada tlumivek pokrývá:
- jmenovitá napětí sítí 6 kV až 110 kV
- jmenovité výkony 125 kVA až 19000 kVA
- krátkodobý i trvalý druh provozu
Základní technické požadavky na výrobek splňují normu IEC 60076-6, provedení zhášecí tlumivky je přizpůsobeno specifickým požadavkům zákazníka.
Zvláštním provedením zhášecí tlumivky je tzv. kombinovaná tlumivka s integrovaným zemním transformátorem.
Doplňkové příslušenství
Podle přání zákazníka nabízíme další výrobky EGE, spol. s r.o.:

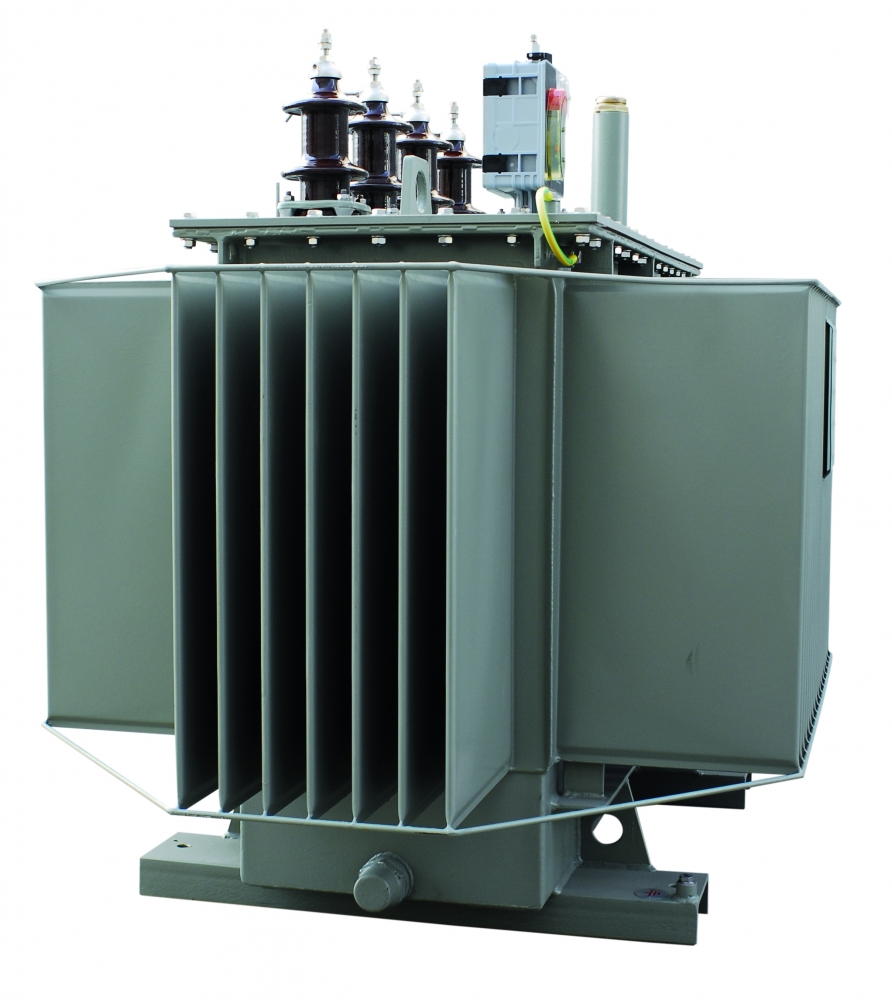

Zemní transformátory - ETR

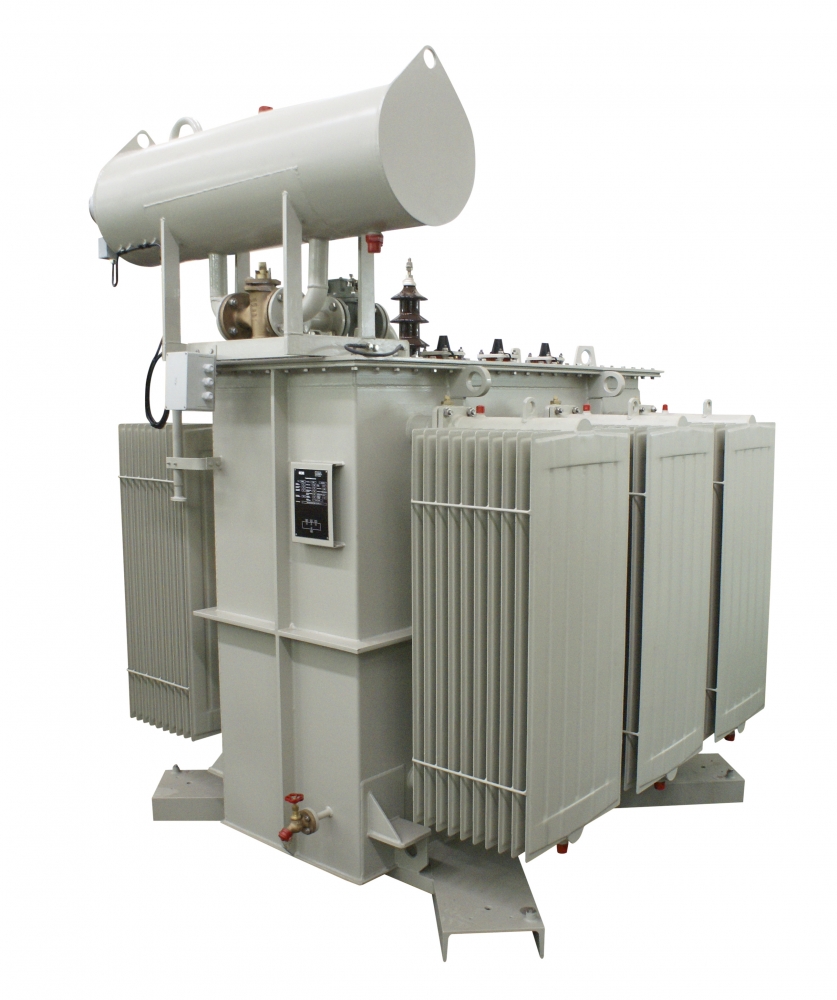

Zemní transformátory ETR se používají pro vytvoření umělého uzlu v elektrických distribučních sítích.
Typické parametry zemních transformátorů ETR:

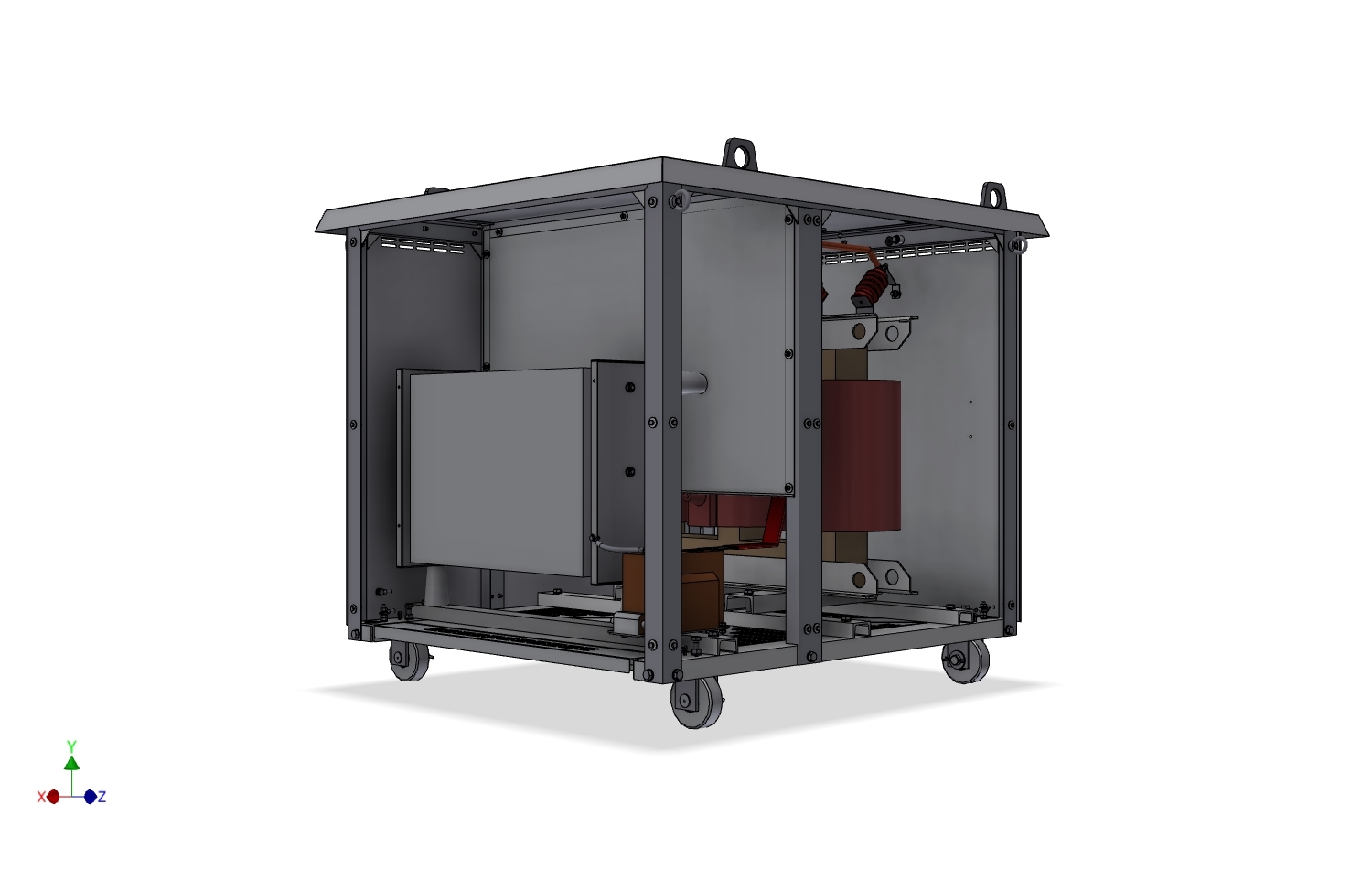

Pomocné odporníky ke zhášecí tlumivce
Odporníky slouží ke krátkodobému zvýšení činné složky poruchového proudu v obvodu zhášecí tlumivky při vyhledávání místa zemního spojení. Odporník se připojuje k pomocnému výkonovému vinutí zhášecí tlumivky. Připnutí je řízeno automatikou ladění tlumivky popř. samostatným přístrojem z nabídky firmy EGE – automatikou řízení odporu ARS. Odporníky dodávané firmou EGE jsou vhodné pro venkovní prostředí, chlazení je zajištěno přirozeným prouděním vzduchu.

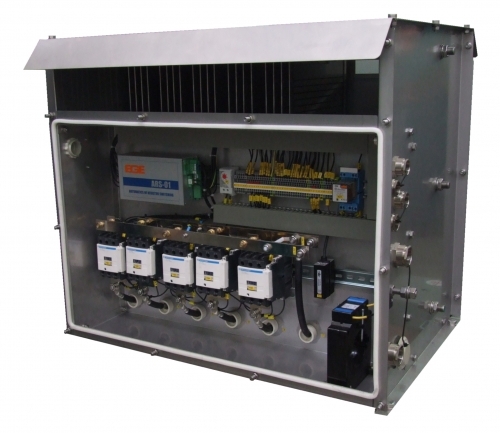

EGE nabízí rovněž sofistikovaný odporník typ SRA. Odporník je sestaven z několika odporových článků. Různým zapojením článků, které je realizováno několika stykači je možné získat řadu hodnot odporu. Odporník je řízen automatikou ARS, která na základě změřených parametrů v síti vybere vhodnou velikost odporu.
Automatika odporu ARS

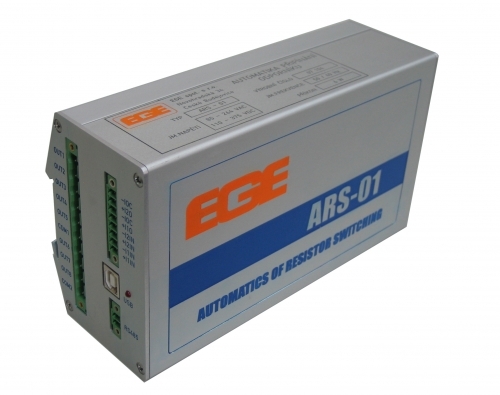

Automatika odporu ARS je mikroprocesorový přístroj pro funkci automatického řízení připínání sekundárního odporníku k pomocnému výkonovému vinutí zhášecí tlumivky. Konstrukce přístroje umožňuje montáž přímo do svorkovnicové skříně zhášecí tlumivky.

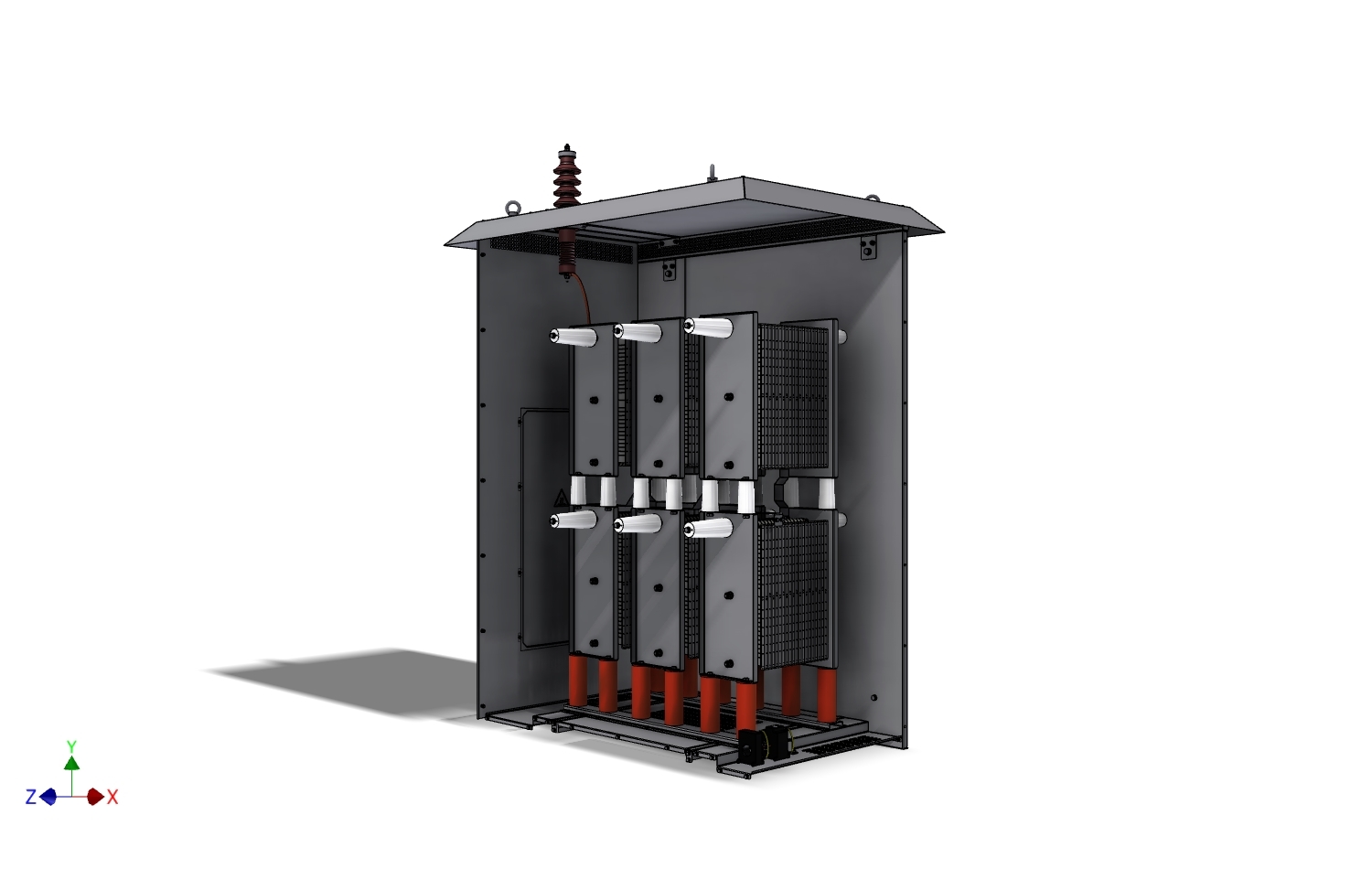

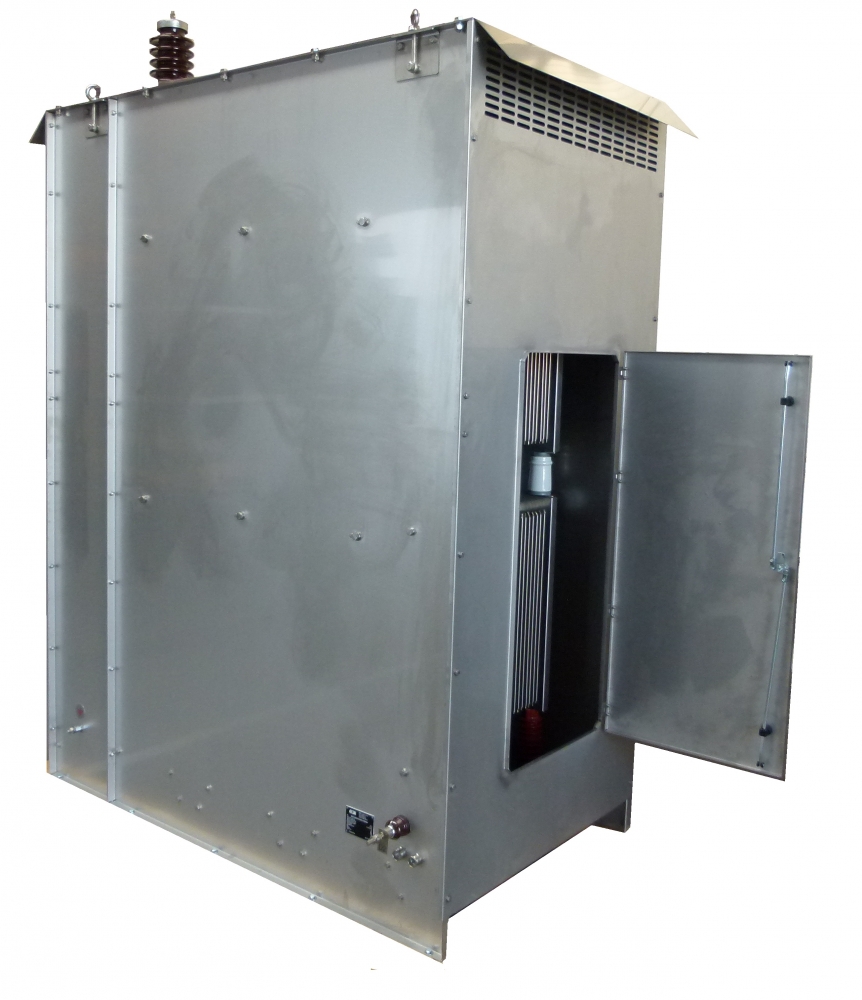

Uzlové odporníky pro sítě VN

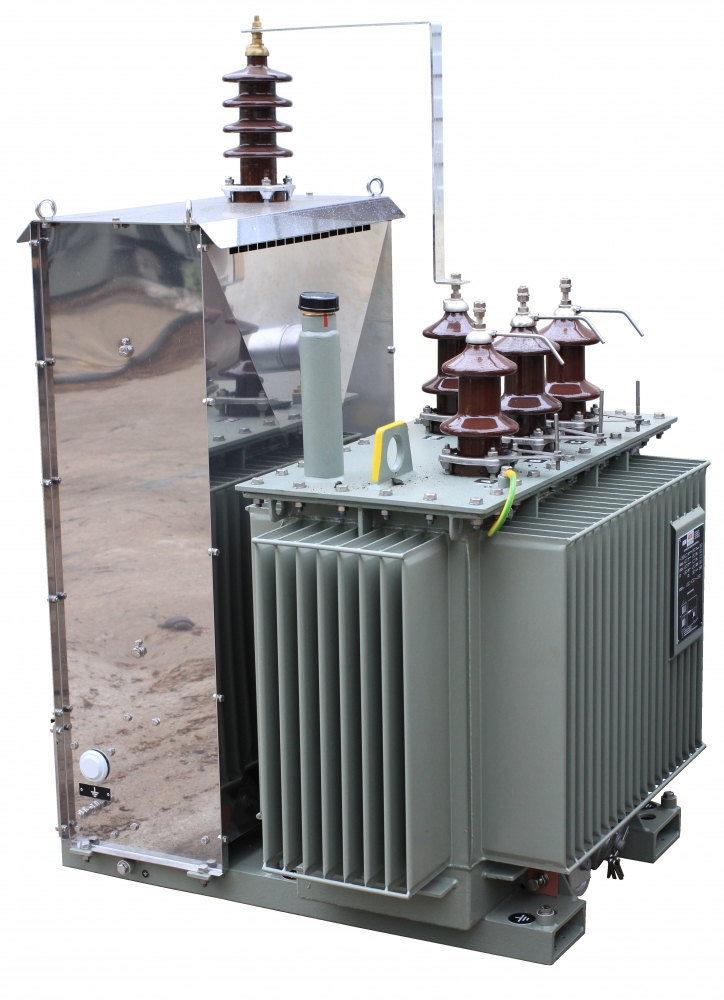

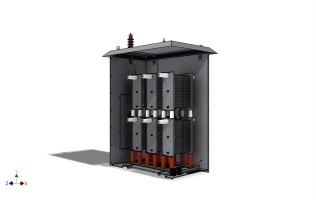

Uzlový odporník slouží k propojení uzlu distribuční sítě se zemí v sítích provozovaných s odporovým uzemněním uzlu. Účelem odporového uzemnění uzlu je utlumení přepětí při zemních poruchách a zajištění dostatečného proudu pro činnost ochran působící na rychlé vypnutí postiženého úseku sítě. Hlavní předpokládanou oblastí užití sítí s uzemněním uzlu jsou rozsáhlé kabelové sítě. Uzlové odporníky vyráběné v EGE jsou vhodné pro venkovní prostředí, chlazení je zajištěno přirozeným prouděním vzduchu.

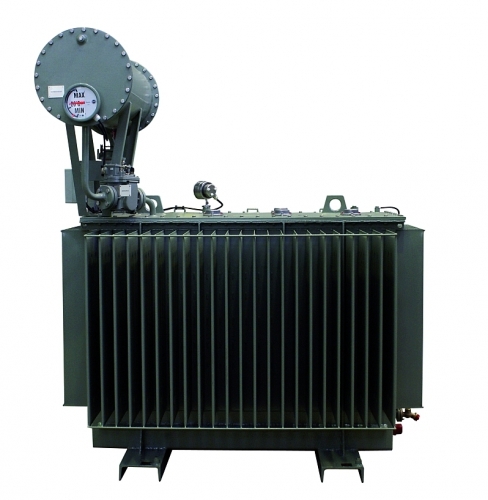

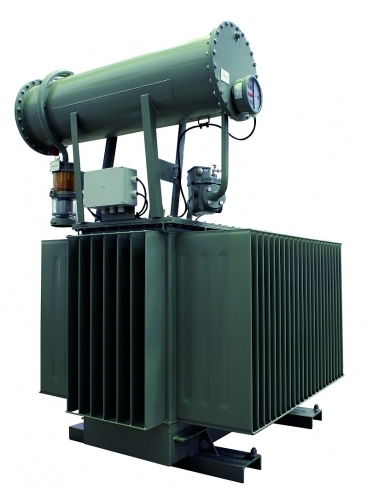

3-Fázové kompenzační tlumivky
3-Fázové kompenzační tlumivky typu TKFC se používají pro kompenzaci jalového výkonu ve VN elektrických sítích.
3-Fázové kompenzační tlumivky typu TKFC se stále častěji uplatňují v elektrických sítích nově budovaných větrných elektráren na pevnině a na moři.
Tlumivky TKFC jsou navrženy pro pevnou hodnotu kompenzovaného jalového výkonu (tzv. fixní kompenzační tlumivky).
Standardní parametry tlumivek typu TKFC jsou:
- elektrické sítě o napětí: 6, 10, 15, 20, 35 kV
- kompenzovaný výkon: do 8000 kVA
- zapojení: Y nebo YN
Provedení: hermeticky uzavřená nádoba nebo s konzervátorem a vysoušečem.
Vazební transformátory HDO

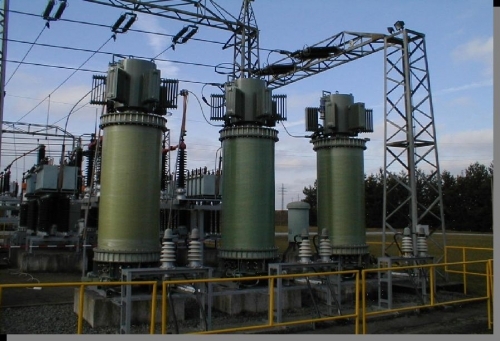

Vazební transformátory jsou určeny pro použití v sítích VN a VVN jako součást statického vysílače hromadného dálkového ovládání. Slouží pro přenos impulsů tónové frekvence ze statického měniče do sítě VN či VVN. Vazební transformátory pro sítě VVN jsou plněny transformátorovým olejem, vazební transformátory pro sítě VN jsou vzduchového provedení.
Modul proudové injektáže MCI P-01

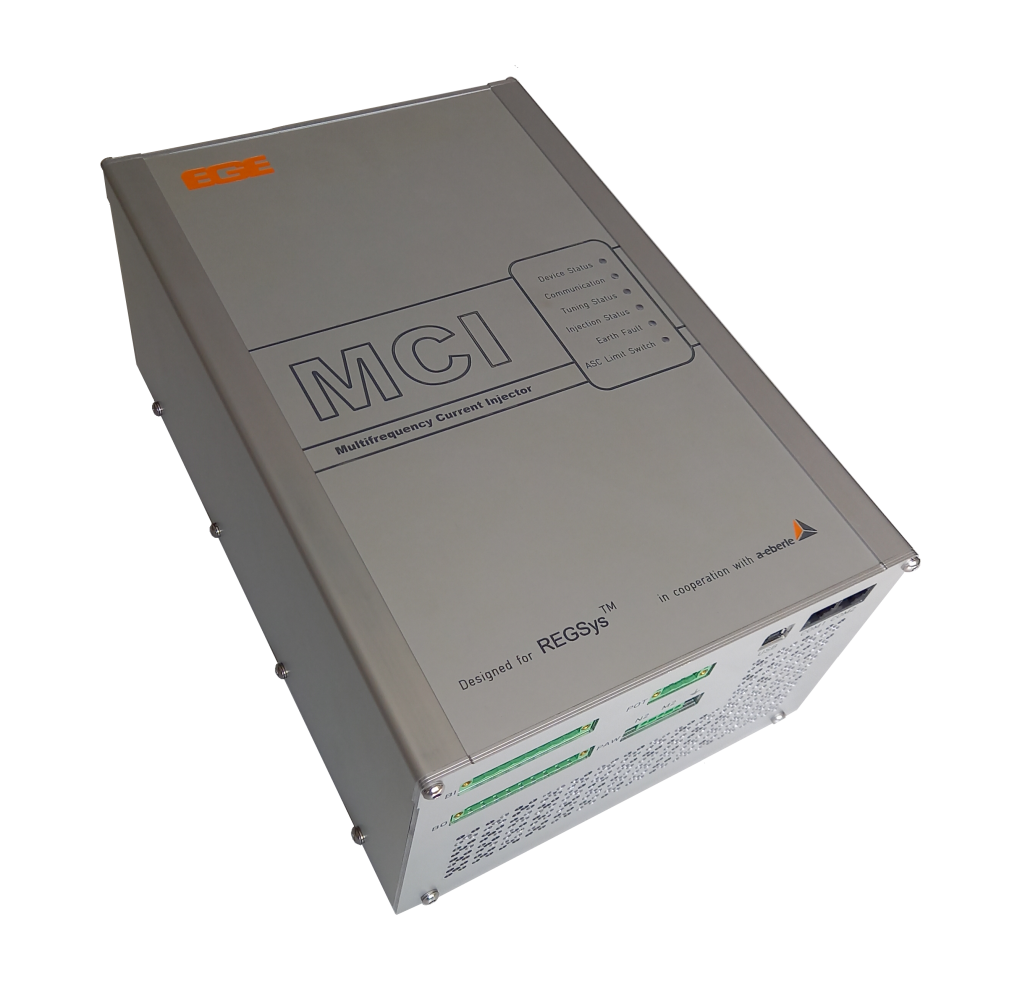

Multifrekvenční proudová injektáž MCI P‑01 je nová generace proudové injektáže, která je určena pro spolehlivé ladění zhášecích tlumivek v resonančně uzemněných sítích. Proudová injektáž MCI P‑01 se využívá v případech, kdy je ladění zhášecích tlumivek pomocí klasické metody problematické, většinou jde o situace:
- Velice nízká hodnota U0 (symetrická síť) typická v kabelových sítích.
- Často se měnící a zkreslený průběh napětí U0 vlivem fluktuace zátěže nebo rozptýlených zdrojů.
MCI P‑01 přes pomocné vinutí tlumivky injektuje do sítě multifrekvenční proudový signál. Na základě napěťové odezvy dokáže určit aktuální parametry vyhodnocované sítě a na základě toho přesně vyladit tlumivku.

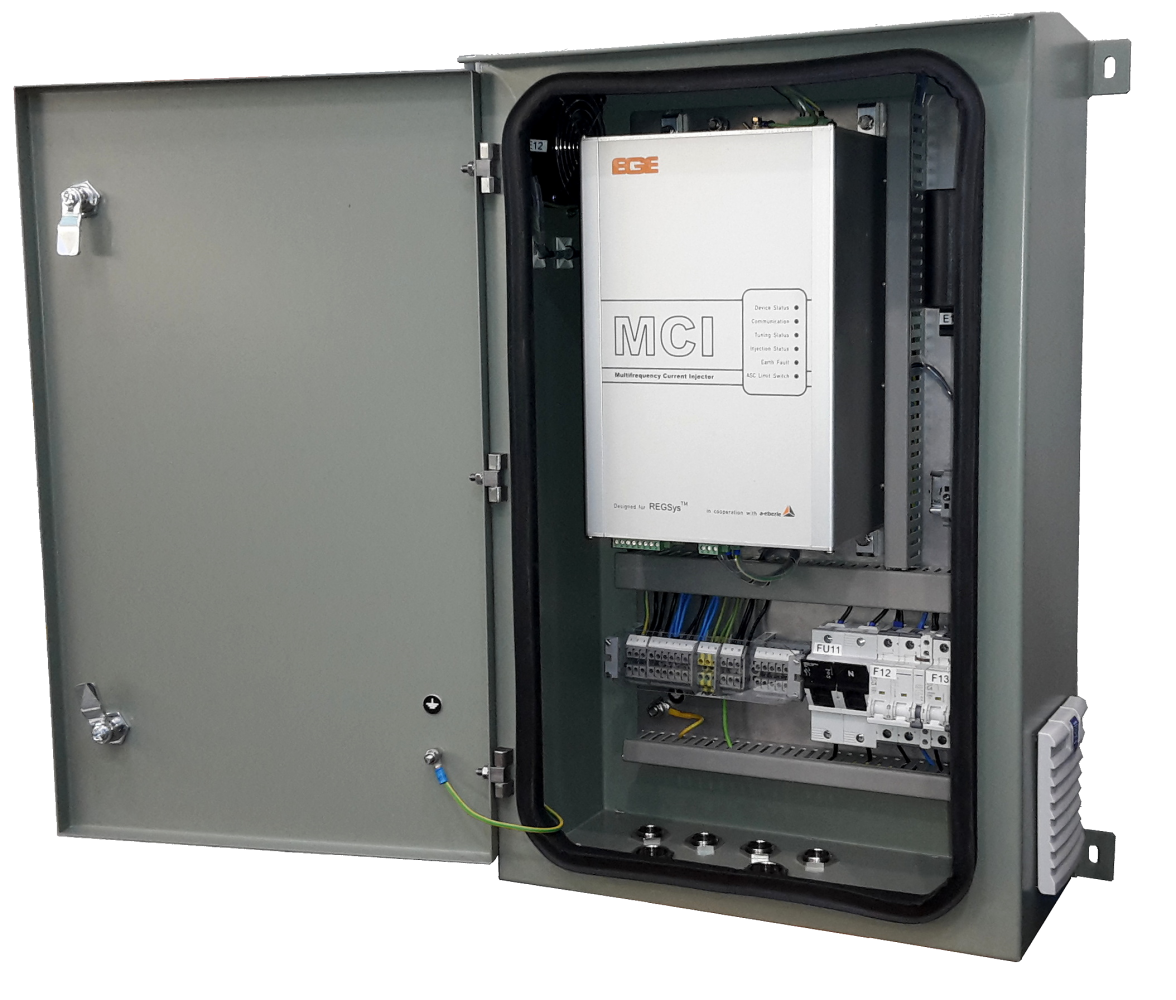

MCI P-01 je kompaktní zařízení, které je možné nainstalovat přímo do řídící skříně zhášecí tlumivky nebo do rozvaděče regulátoru tlumivky.
Oproti konkurenčním produktům má MCI P-01 následující výhody:
- Injektáž proudu i v průběhu ladění tlumivky – odpadají postupné kroky ladění i při velkém počátečním rozladění.
- Není potřeba externí měření napětí U0 – injektáž nevyžaduje instalaci dalšího MTN
- Kompaktní rozměry, velice nízká spotřeba, možnost použití proudového chrániče v napájecím obvodu
- Jednodušší instalace (méně kabelů)
- Není ovlivnitelné základní složkou napětí sítě
- Výrazně nižší hodnota injektovaného proudu, která přesto dostačuje i pro rozsáhlé sítě
MCI P‑01 spolupracuje s regulátory REG-DP a REG-DPA výrobce A. Eberle GmbH & Co. KG, pomocí kterých je parametrizováno, a které zajišťují komunikaci s nadřazeným řídícím systémem (např. SCADA).
