Produkty a služby

  • Jednofázově izolované vodiče (IPB)
  • Segregované vodiče (SPB)
  • Nesegregované vodiče (NSPB)
  • Montáž vodičů

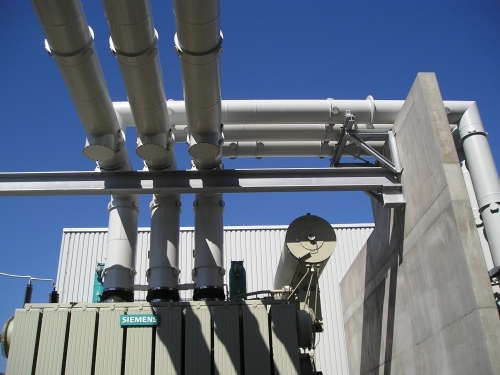

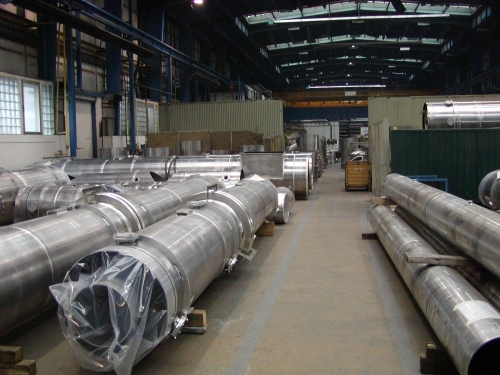

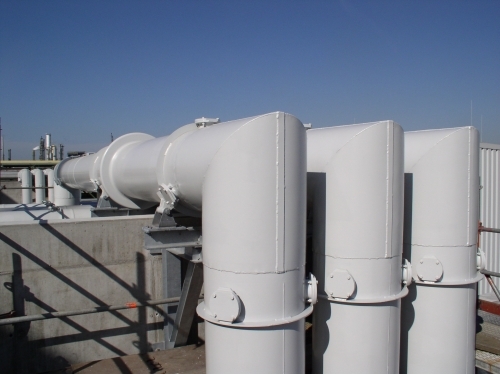

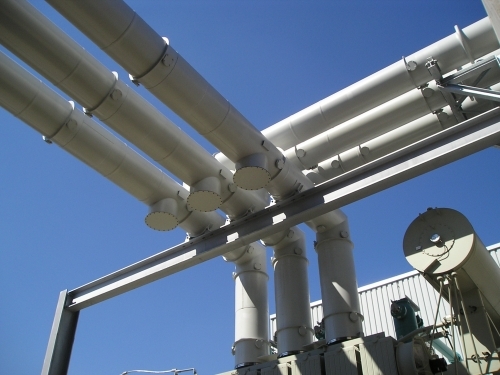

Jednofázově izolované zapouzdřené vodiče (IPB)

Jednofázově izolované zapouzdřené vodiče (IPB) s přirozeným chlazením

Slouží k zajištění vyvedení výkonu generátoru v proudové hladině do 28 kA při napětí do 36 kV. Základní princip uspořádání nám dovoluje minimalizovat vyzařování magnetického pole pod 5%, přispívá k jednoduchosti obsluhy a minimalizuje případné servisní zákroky.

Jednofázově izolované zapouzdřené vodiče (IPB) s nuceným chlazením

Jsou určeny k zajištění vyvedení výkonu generátoru v proudové hladině do 40 kA při napětí do 36 kV. Vlastní chlazení je možno zajistit pomocí přímo nasávaného vzduchu z okolí generátoru, či jeho ochlazování pomocí chladící jednotky. Základní princip uspořádání dovoluje minimalizovat vyzařování magnetického pole pod 5% a je unikátní svou jednoduchostí při výměně izolátorů, či uchycení k ocelové konstrukci.

Jednofázově izolované zapouzdřené vodiče (IPB) vlastní spotřeby

Slouží primárně k zajištění přenosu výkonu mezi transformátorem vlastní spotřeby a rozvodnou. Svou specifickou konstrukcí s jedním izolátorem nevyžaduje údržbu a vyniká úsporou místa. V některých případech může být použit i pro vyvedení generátorového výkonu při zkratových poměrech do Ipeak=125 kA a Ith=50 kA/1s.

Výkonová řada zapouzdřených vodičů EGE sahá do 25 kA pro přirozeně chlazené IPB a do 50 kA pro nuceně chlazené IPB.

ee63c21e-1-966-baa11-05.jpg 59d8a4c6-1-967-baa11-15.jpg 02966455-1-968-baa12-05.jpg 919fa7d9-1-969-vyroba-ege.jpg
  • Katalog Zapouzdřené vodiče - vývody generátorů
  • Isolated Phase Bus Ducts Flyer

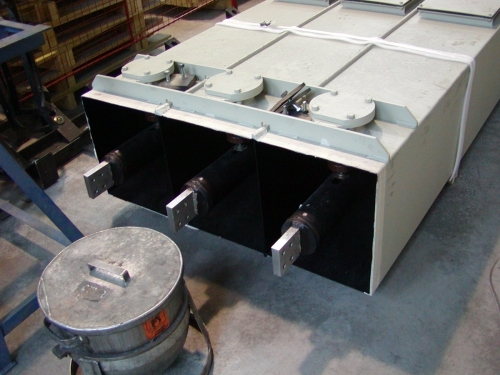

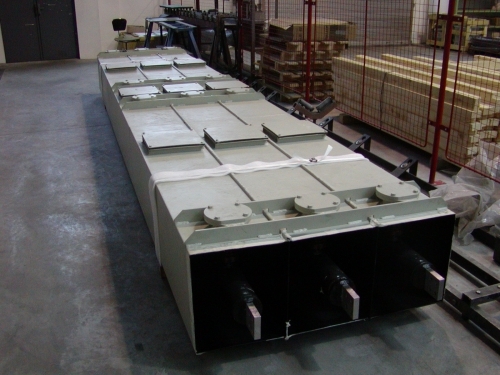

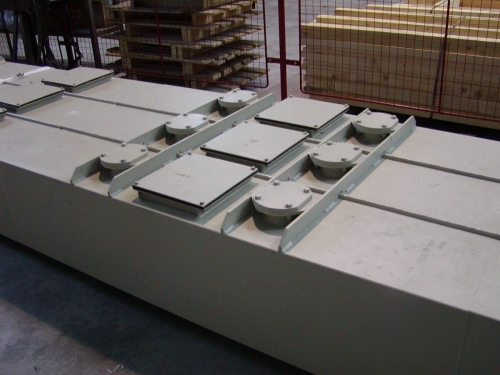

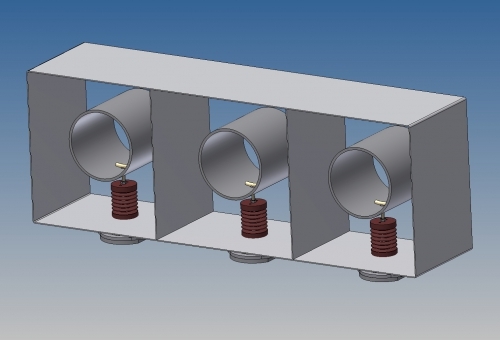

Segregované vodiče (SPB)

Specifické typy vodičů použitelné pro vývody generátorů při zkratové odolnosti 100/50(3s) resp. 130/63(3s).

Výkonová řada EGE pro SPB systémy dosahuje 5 kA.

c53aa582-1-1352-segregovany-vodic-spb.jpg b230a2af-1-1353-spb1.jpg 71665f92-1-1354-spb2.jpg edb947c5-1-1355-spb3.jpg

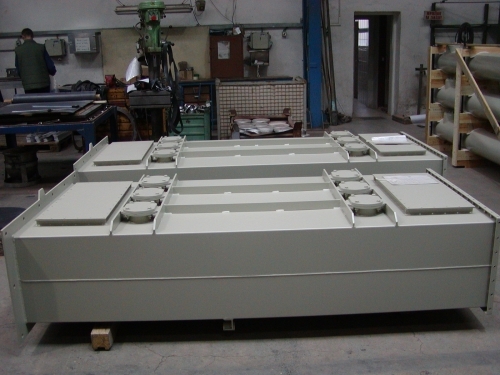

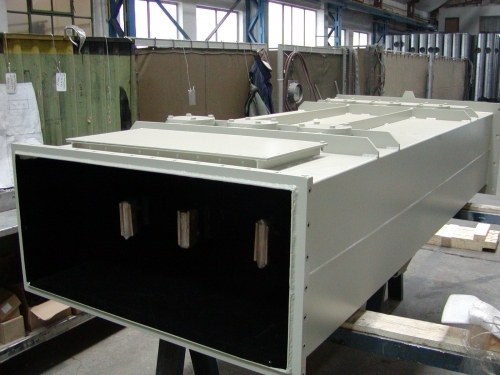

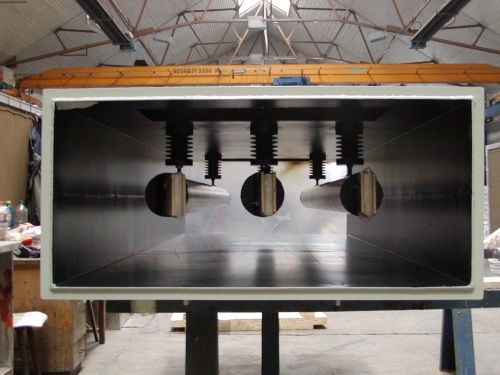

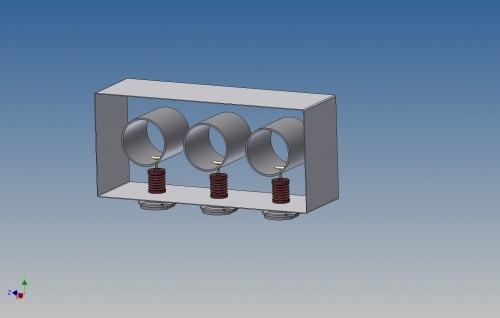

Nesegregované vodiče (NSPB)

Specifické typy vodičů použitelné pro vývody generátorů při zkratové odolnosti 100/50(3s) resp. 130/63(3s).

Výkonová řada EGE pro NSPB systémy dosahuje 5 kA.

042cc5db-1-1357-nesegregovany-vodic-nspb-1.jpg b02a01e6-1-1358-p3230004.jpg 9c24d595-1-1359-p3230005.jpg 2c5e76f5-1-1360-p3230006.jpg

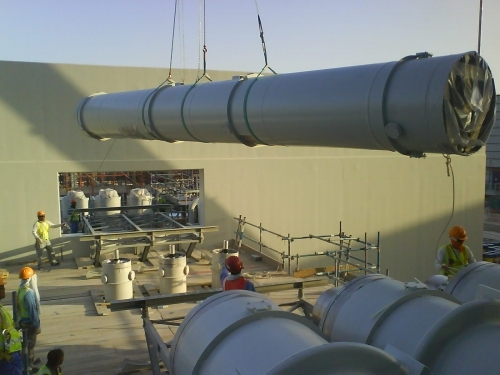

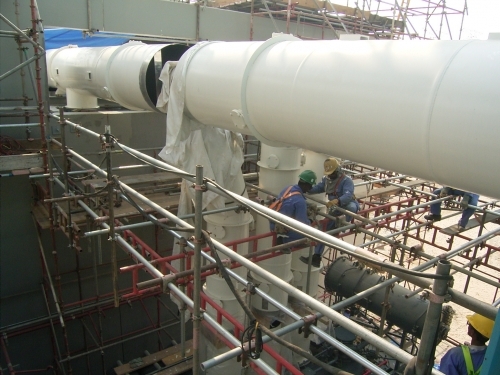

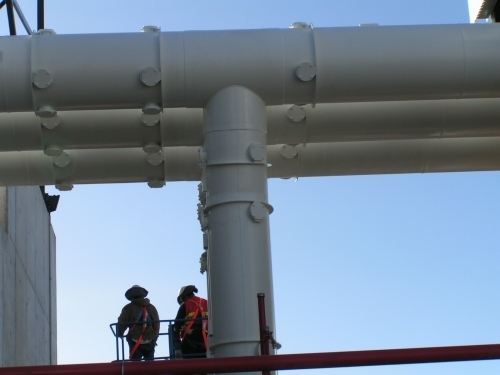

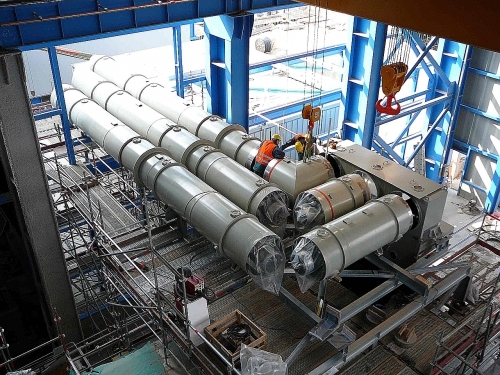

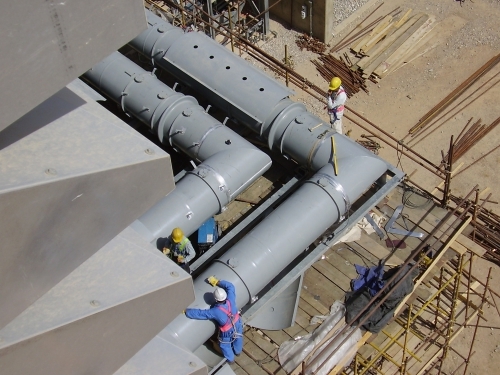

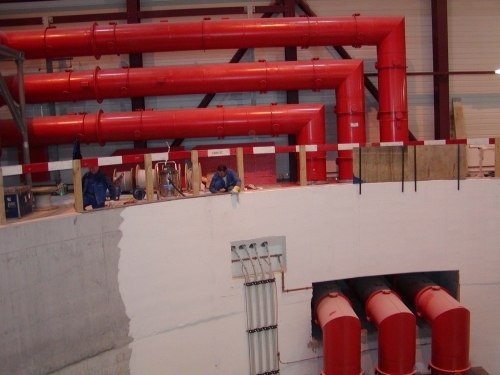

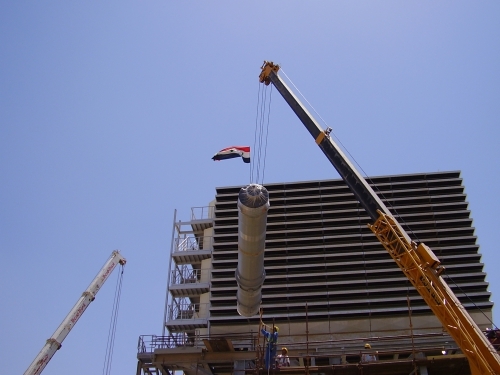

Montáž vodičů

Montáž a autorské dozorování staveb

Divize Zapouzdřené vodiče disponuje zkušenými montážními týmy, které jsou schopny zajistit montáž zapouzdřených vodičů a dalších energetických staveb po celé Evropě. Pro výkon montážních prací vlastní společnost veškerá potřebná oprávnění, nářadí a nástroje. EGE pravidelně provádí školení pracovníků a doplňování jejich vybavení, s cílem sledovat nejnovější trendy a udržet vysokou kvalitu prováděných prací.

Autorský dozor stavby provádějí pracovníci EGE v místě instalace zapouzdřených vodičů kdekoliv na světě.

70c56a85-1-303-1.jpg f99a68d6-1-304-2.jpg 33dc7c93-1-965-sv-al-aweer-.jpg 05c57b7b-1-1196-montaz-foto-003.jpg c60c24a0-1-1197-montaz-foto-004.jpg bbdf52fd-1-1205-enecogen.jpg 978dbec0-1-1206-mellach.jpg 9e8326e8-1-1365-montaz-zapouzdrene-vodice.jpg
